Výhody

1. Vynikajúca trvanlivosť, odolnosť voči intenzívnemu používaniu vo-veľkoobjemových podnikoch.

2. Kompaktný a efektívny, znižuje náklady na pohonný systém.

3. Dokonalé prispôsobenie zaisťuje stabilnú prevádzku-bez vibrácií.

4. Tichá a efektívna prevádzka, ktorá zlepšuje životnosť zariadenia.

5. Vysoká flexibilita, vynikajúca odolnosť voči olejom, vode a ozónu.

6. Lineárne rýchlosti pásu sú možné až do 60 m/s.

7. Pracovná teplota -15 stupňov / +60 stupňov C.

Aplikácia

· Zariadenia na spracovanie potravín(TB2jadrové využitie)

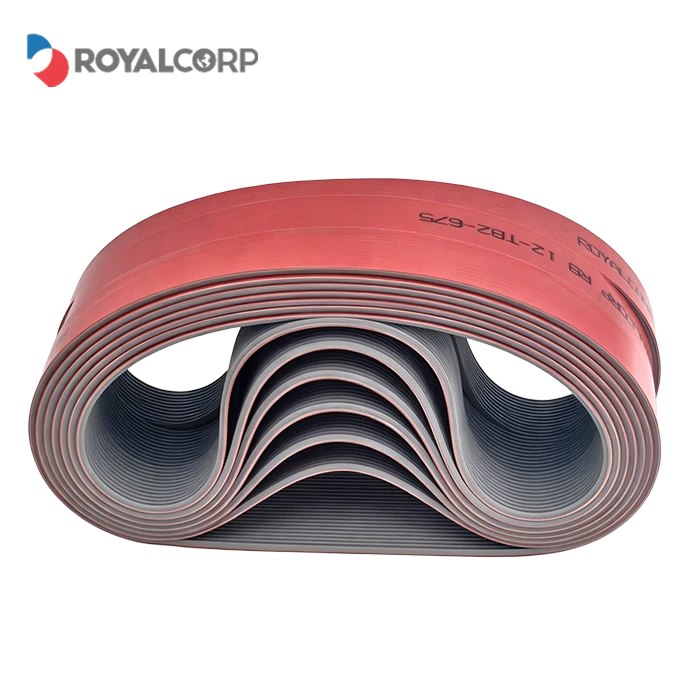

Náhradný hnací remeň pre komerčný krájač mäsa (Berkel, Sirman, Hobart, krájač Globe), poháňa rezací kotúč a podávací valec; odolný voči olejom-, umývateľný proti dezinfekcii potravín, náhradný diel OEM pre celosvetové gastronomické stroje.

· Presný ľahký priemysel(JBT & TB2)

Textilné krosná, tlačiarenský stroj, brúsky na drevo, motorový pohon bežiaceho pásu; ultra-tenká konštrukcia vhodná pre malý priemer remenice, vysoká-rýchlosť hladkého chodu, kompaktné usporiadanie prevodovky.

· Malé poľnohospodárske stroje(JBTgumená verzia)

Mini sejačka, kosačka na trávu, malý pomocný pohon rotačného kultivátora, anti{0}}nečistota a anti{1}}vibrácie pre drsné pracovné prostredie na poli.

· Malé domáce spotrebiče a nástroje

Vysokovýkonné{0}}mixéry, priemyselné ventilátory, redukcia presných testovacích prístrojov.

Hlavné komponenty

01 / TELO
Telo remeňa je vyrobené z termosetového polyuretánu s tvrdosťou 85 ± 5 ShA.
Zadný bočný vankúš chráni ťažný prvok a umožňuje použitie napínacích kolies na zadnej strane.

02 / Šnúra
Ťahový prvok pozostáva z vysokonapäťových polyesterových kordov, ktoré kombinujú vysokú flexibilitu plochých remeňov so schopnosťou prenosu sily klinových remeňov, pričom zabezpečujú stabilitu dĺžky.
Kevlarové šnúry na vyžiadanie.

Rozsah

TYP	T75	T108	T110
Tkanina	Polyester	Polyester/bavlna	Polyester
Povlak na strane pohonu alebo prepravy	Neoprén drsný	Neoprén drsný	Neoprén drsný
Povlak rubová strana	Neoprén hladký	Neoprén hladký	Neoprén hladký
Farba (1)	Čierna	Čierna	Čierna
Antistatické	áno	áno	áno

Koeficient trenia (μ)
· Potiahnutá strana hladká	0,6	0,6	0,6
· Strana látky je drsná	0,5	0,5	0,5

Medza pevnosti (N) na cm šírky v nekonečnej forme	1500	950	1750
Predpätie (N) odporúčané na cm šírky v nekonečnej forme	150	260	270
Predĺženie (%) pri predpätí odporúčané na cm	0,8	0,8	0,8
Minimálny odporúčaný vonkajší priemer kladky (mm)	6	10	15

Veľkosť (mm) (2)
· Dĺžka	200 - 3850	200 - 3850	200 – 3850
· Šírka (dĺžka<470 mm)	6 - 330	6 - 330	6 – 300
· Width (length >/= 470 - 600 mm)	6 - 430	6 - 430	6 – 430
· Width (length >600 - 750 mm)	6 - 430	6 – 430	6 – 430
· Width (length >750 mm)	6 - 430	6 - 430	6 – 430
· Hrúbka	0,5	0,65	0,9

Prierezy a rozmery

2-1

rozmer prierezu-		JT	JBT	HB
rozstup rebier	P (mm)	2.34	2.4	1.6
rebrový uhol theta	(stupeň)	40	40	40
hrúbka	H (mm)	1.8	1.8	1
hrúbka dna rebier	T (mm)	1.7	1.7	1.5
celková hrúbka	H+T (mm)	3.5	3.5	2.5
šírka pásu	W (mm)	definované vzhľadom na každé číslo rebra

2-2 2-3

Tabuľka 1: tabuľka štandardnej veľkosti pásu v tvare JBT

číslo rebra	Meno	dĺžka rozstupu (mm)
	82	208
	84	213
	87	221
	89	226
	90	228
	97	245
	100	254
	102	258
	115	295
tri rebrá	123	312
štyri rebrá	125	318
päť rebier	130	333
šesť rebier	135	343
	175	445
	179	455
	180	457
	212	538
	226	573
	229	582
	235	587
	245	622
	247	627
	337	656

●Opýtajte sa nás, keď chcete použiť tvar JI, tvar HB a čísla rebier, ktoré nie sú uvedené.

Tabuľka 2: Korekčný faktor kontaktného uhla (Ktheta)

Dp-dp/C	kontaktný uhol theta malej kladky (stupeň)	korekčný faktor Ktheta
0.00	180	1.00
0.10	174	0.99
0.20	169	0.97
0.30	163	0.96
0.40	157	0.94

0.50	151	0.93
0.60	145	0.91
0.70	139	0.89
0.80	133	0.87
0.90	127	0.85

1.00	120	0.82
1.10	113	0.80
1.20	106	0.77
1.30	99	0.73
1.40	91	0.70

1.50	83	0.65

Tabuľka 3: Rozdiel medzi priemerom rozstupu a vonkajším priemerom kladky

	2a
JT, JBT	0,78 mm
HB	0,51 mm

priemer rozstupu remenice=vonkajší priemer remenice + 2a

→( pozri str. 24, tabuľka 25 pre 2a)

Tabuľka 4: Korekčný faktor dĺžky (Kl)

dĺžka rozstupu (mm)	korekčný faktor dĺžky
~245	0.90
250~360	1.00
370~520	1.08
530~740	1.15
väčšie alebo rovné 750	1.20

Údaje o páse

KÓD PÁSU
šírka n stupeň rebier	Typ	Dĺžka [mm]
6	TB2	330
8	J	406
10	H	1120


Štandardné dĺžky [mm]	Štandardné dĺžky [mm]	Štandardné dĺžky [mm]
156	271	178
170	275	223
200	278	227
220	283	229
231	288	295
248	304	340
266	330	375
295	345	507
310	356	588
327	381	602
330	392	609
345	406	650
360	431	768
380	444	935
400	457	1000
430	483	1086
480	508	1120
510	558	1163
526	610	1203
535	660	1240
598	681	1775
630	711
660	762
675	864
725	914
770	953
1186	1010
	1086
	1120
	1163
	1202
	1239
	1245
	1268
	1397
